Kit de traversée de toit standard inox Ø150 mm avec plaque de toit EPDM
- SKU:
- HWVRS-150-3
La description
Kit de traversée de toit standard inox Ø150 mm avec plaque de toit EPDM
Application en vérandas, abris de jardin et annexes
Ce kit de traversée de toit est destiné à l'installation d'un conduit de fumée traversant le toit dans les vérandas, abris de jardin, pergolas, chalets en bois et annexes. Le kit est utilisé lorsque le conduit de fumée doit être acheminé droit vers l'extérieur à travers le toit. La traversée de toit EPDM est adaptée à différents types de revêtements de toiture tels que l'EPDM, le bitume, la toile goudronnée, les plaques de polycarbonate, les tôles ondulées, les plaques profilées en forme de tuiles et les panneaux sandwich. Grâce à la souplesse du matériau EPDM, la plaque de toit épouse le profil du toit, ce qui garantit une bonne adhérence et une traversée de toiture étanche.
Adapté aux poêles à bois, fours à pizza et installations extérieures
Avec un diamètre de 150 mm, ce kit de conduit de fumée est adapté aux poêles à bois, fours à pizza, barbecues extérieurs, poêles à charbon et poêles à fioul. Ce diamètre est utilisé pour les appareils de puissance moyenne et est fréquemment appliqué dans des installations en véranda, abri de jardin et annexe.
Contenu standard du kit de traversée de toit

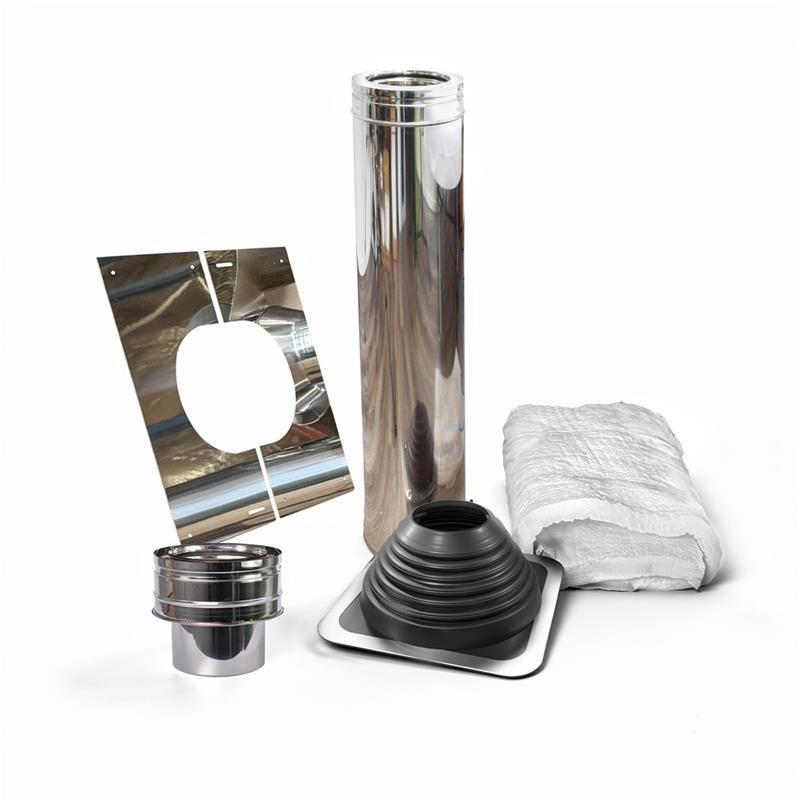

Ce kit de traversée de toit se compose de :
- Pièce de départ pour la transition de simple paroi vers double paroi inox
- Conduit double paroi inox de 100 cm
- Rosace de plafond 0–30 degrés
- Traversée de toit EPDM flexible pour Ø150 mm
- Kit de montage pour la fixation de la traversée EPDM
- Manchon isolant pour une finition coupe-feu au niveau du plafond
Attention ! Vous devez toujours sélectionner vous-même le chapeau de finition souhaité. Vous avez le choix entre :
- Chapeau anti-pluie
- Chapeau anti-refouleur anti-vent
- Chapeau anti-refouleur anti-vent avec pare-étincelles
Tuyaux simple paroi inox en option
Le kit de traversée de toit est livré sans éléments simple paroi. Dans la gamme simple paroi inox, des éléments compatibles sont disponibles pour se raccorder à la pièce de départ. Cela permet d'adapter le conduit de fumée à la situation et à la configuration de l'installation. La garantie applicable aux tuyaux simple paroi inox de cette gamme est de 10 ans.
Les conduits double paroi inox standard
Les conduits de fumée double paroi inox standard sont composés d'une paroi intérieure en inox 1.4404 et d'une paroi extérieure en inox 1.4404. Entre les deux parois se trouve une isolation de 25 mm de laine céramique d'une densité de compression de 96 kg/m³. Cette conception permet une installation avec une distance minimale de 10 cm par rapport aux matériaux combustibles. Tous les éléments double paroi standard sont garantis 10 ans.
Montage et étanchéité avec la traversée EPDM
La transition vers le conduit double paroi est assurée par la pièce de départ. À partir de ce point, le conduit isolé est assemblé en direction du toit.
Le conduit double paroi est acheminé à travers le toit et fini contre le plafond à l'aide de la rosace de plafond. Celle-ci est placée autour du conduit et assure une finition nette de l'ouverture par laquelle le conduit traverse le plafond. Elle maintient également le conduit et le manchon isolant correctement en place.
La traversée EPDM se serre étroitement autour du conduit et assure un raccordement étanche avec le toit. Grâce à la souplesse du matériau EPDM, la traversée épouse le profil du toit pour une bonne adhérence sur différents types de toiture. Pour cette version, aucune collerette d'étanchéité n'est nécessaire, car la traversée EPDM assure elle-même l'étanchéité. La traversée EPDM est fixée à l'aide du kit de montage fourni.
Le manchon isolant est utilisé pour combler l'espace entre le conduit et le plafond. Il contribue à éviter les courants d'air et prévient le transfert direct de chaleur vers les matériaux environnants, garantissant ainsi une finition coupe-feu soignée au niveau du plafond.
Disponible immédiatement chez Tubage Center
Ce kit de traversée de toit standard inox Ø150 mm avec plaque de toit EPDM est disponible immédiatement depuis notre stock. Pour toute question concernant le kit adapté, le diamètre ou le montage, n'hésitez pas à contacter nos experts pour un conseil personnalisé.
