Kit de traversée de toit standard inox Ø150 mm avec plaque de toit en aluminium pour toit en pente

Kit de traversée de toit standard inox Ø150 mm avec plaque de toit en aluminium pour toit en pente

Application en vérandas, abris de jardin et annexes

Ce kit de traversée de toit est destiné à l'installation d'un conduit de fumée traversant un toit en pente dans les vérandas, abris de jardin, pergolas, chalets en bois et annexes. Le kit est utilisé lorsque le conduit de fumée est acheminé vers l'extérieur à travers le toit. La plaque de toit en aluminium est adaptée aux toits en pente avec un revêtement de type EPDM, bitume ou toile goudronnée, et garantit une traversée de toiture stable et soignée.

Adapté aux poêles à bois, fours à pizza et installations extérieures

Avec un diamètre de 150 mm, ce kit de conduit de fumée est adapté aux poêles à bois, fours à pizza, barbecues extérieurs, poêles à charbon et poêles à fioul. Ce diamètre est utilisé pour les appareils de puissance moyenne et est fréquemment appliqué dans des installations en véranda, abri de jardin et annexe.

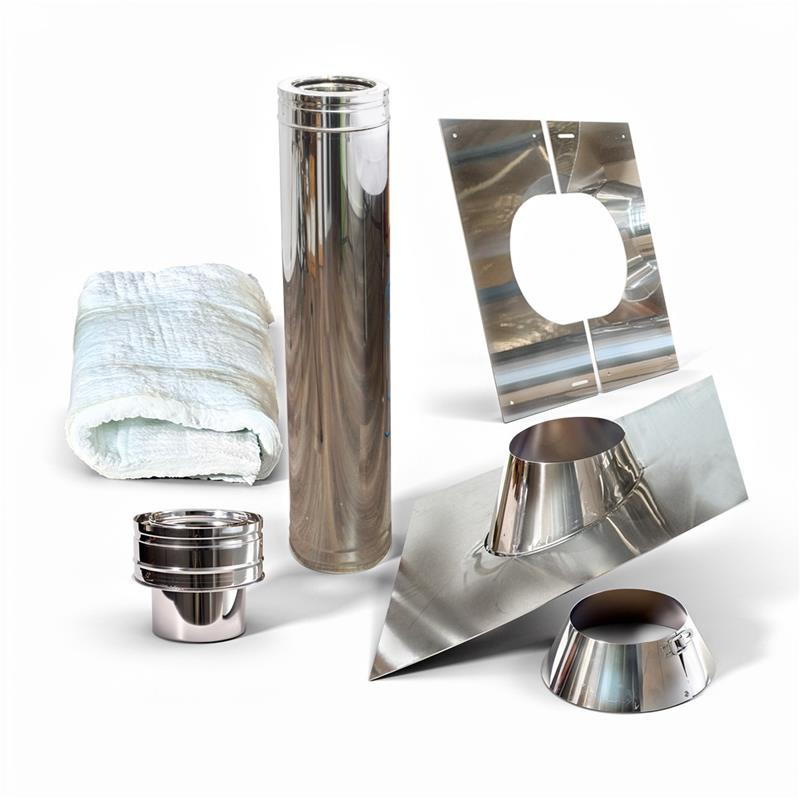

Contenu standard du kit de traversée de toit

Ce kit de traversée de toit se compose de :

• Pièce de départ pour la transition de simple paroi vers double paroi inox
• Conduit double paroi inox de 100 cm
• Rosace de plafond 0–30 degrés
• Plaque de toit aluminium-inox pour toit en pente
• Collerette d'étanchéité adaptée au diamètre extérieur du conduit de fumée
• Manchon isolant pour une finition coupe-feu au niveau du plafond

Attention ! Vous devez toujours sélectionner vous-même le chapeau de finition souhaité. Vous avez le choix entre :

• Chapeau anti-pluie
• Chapeau anti-refouleur anti-vent
• Chapeau anti-refouleur anti-vent avec pare-étincelles

Tuyaux simple paroi inox en option

Le kit de traversée de toit est livré sans éléments simple paroi. Dans la gamme simple paroi inox, des éléments compatibles sont disponibles pour se raccorder à la pièce de départ. Cela permet d'adapter le conduit de fumée à la situation et à la configuration de l'installation. La garantie applicable aux tuyaux simple paroi inox de cette gamme est de 10 ans.

Les conduits double paroi inox standard

Les conduits de fumée double paroi inox standard sont composés d'une paroi intérieure en inox 1.4404 et d'une paroi extérieure en inox 1.4404. Entre les deux parois se trouve une isolation de 25 mm de laine céramique d'une densité de compression de 96 kg/m³. Cette conception permet une installation avec une distance minimale de 10 cm par rapport aux matériaux combustibles. Tous les éléments double paroi standard sont garantis 10 ans.

Montage et étanchéité sur toit en pente

La transition vers le conduit double paroi est assurée par la pièce de départ. À partir de ce point, le conduit isolé est assemblé en direction du toit.

Le conduit double paroi est acheminé à travers le toit et fini contre le plafond à l'aide de la rosace de plafond. Celle-ci est placée autour du conduit et assure une finition nette de l'ouverture par laquelle le conduit traverse le plafond. Elle maintient également le conduit et le manchon isolant correctement en place.

La collerette d'étanchéité est placée autour du conduit, juste au-dessus de la plaque de toit. Un cordon de mastic silicone résistant à la chaleur doit être appliqué le long du bord supérieur de la collerette afin d'obtenir un raccordement étanche et d'éviter les infiltrations d'eau.

Le manchon isolant est utilisé pour combler l'espace entre le conduit et le plafond. Il contribue à éviter les courants d'air et prévient le transfert direct de chaleur vers les matériaux environnants, garantissant ainsi une finition coupe-feu soignée au niveau du plafond.

Installation de la plaque de toit aluminium-inox

La plaque de toit aluminium-inox est adaptée aux toits en pente avec une inclinaison de 15 à 35 degrés. Lors de la pose, la sous-plaque est recouverte par le revêtement de toiture existant. Sur les toits en EPDM, l'EPDM est collé par-dessus la sous-plaque. Sur les toits en bitume, le bitume est soudé au chalumeau par-dessus. Le type de revêtement présent détermine la méthode d'étanchéité. Seule une mise en œuvre correcte garantit une traversée de toiture étanche et durable.

Disponible immédiatement chez Tubage Center

Ce kit de traversée de toit standard inox Ø150 mm avec plaque de toit en aluminium pour toit en pente est disponible immédiatement depuis notre stock. Pour toute question concernant le kit adapté, le diamètre ou le montage, n'hésitez pas à contacter nos experts pour un conseil personnalisé.
