Kit de traversée de toit premium noir Ø200 mm avec plaque de toit en aluminium pour toit plat

Kit de traversée de toit premium noir Ø200 mm avec plaque de toit en aluminium pour toit plat

Application en vérandas, abris de jardin et annexes

Ce kit de traversée de toit est destiné à l'installation d'un conduit de fumée traversant un toit plat dans les vérandas, abris de jardin, pergolas, chalets en bois et annexes. Le kit est utilisé lorsqu'un poêle se trouve dans un espace extérieur et que le conduit de fumée doit être acheminé droit vers l'extérieur à travers le toit. Ce kit de traversée de toit est équipé d'un revêtement en poudre noir mat RAL 9004. La finition noire est souvent choisie lorsque le conduit de fumée reste visible et qu'un aspect sobre et uniforme est souhaité. Le revêtement en poudre est uniquement destiné à l'esthétique et n'a aucune influence sur la qualité. La plaque de toit en aluminium est adaptée aux toits plats avec un revêtement de type EPDM, bitume ou toile goudronnée, et garantit une traversée de toiture nette et stable.

Adapté aux grands poêles à bois, fours à pizza professionnels et appareils de très grande puissance

Avec un diamètre de 200 mm, ce kit de conduit de fumée est adapté aux grands poêles à bois, fours à pizza professionnels, barbecues extérieurs et autres appareils de grande puissance. Ce diamètre est utilisé pour les installations à haute capacité nécessitant une évacuation de fumées importante, dans des vérandas, abris de jardin et annexes.

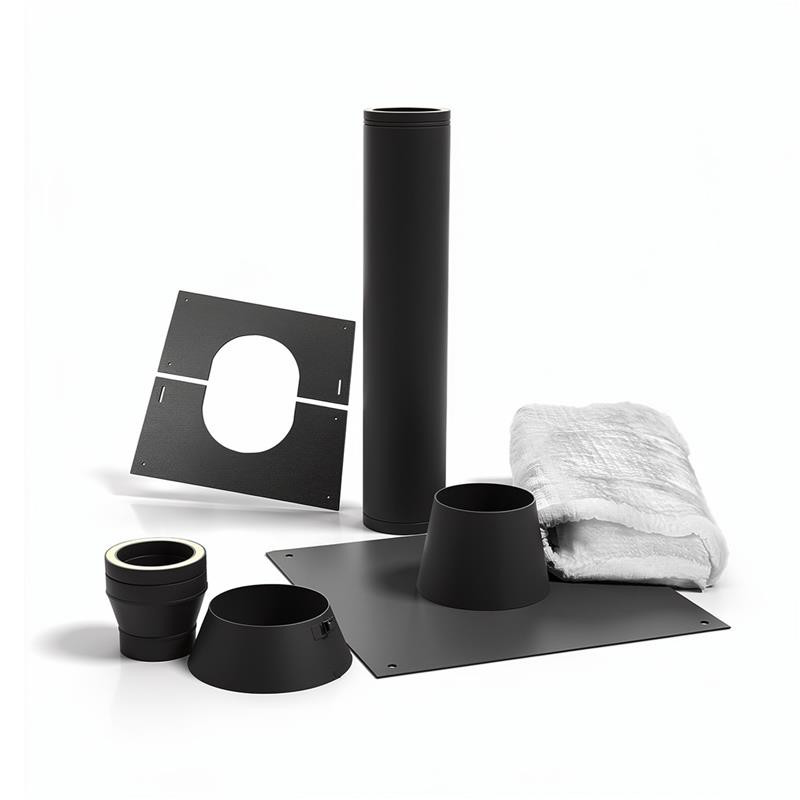

Contenu standard du kit de traversée de toit

Ce kit de traversée de toit se compose de :

• Pièce de départ pour la transition de simple paroi vers double paroi noir
• Conduit double paroi noir de 100 cm
• Rosace de plafond 0–30 degrés
• Plaque de toit aluminium pour toit plat
• Collerette d'étanchéité adaptée au diamètre extérieur Ø250 mm
• Manchon isolant pour une finition coupe-feu à l'intérieur du toit

Attention ! Vous devez toujours sélectionner vous-même le chapeau de finition souhaité. Vous avez le choix entre :

• Chapeau anti-pluie
• Chapeau anti-refouleur anti-vent
• Chapeau anti-refouleur anti-vent avec pare-étincelles

Tuyaux simple paroi en option

Le kit de traversée de toit est livré sans éléments simple paroi. Ceux-ci peuvent être ajoutés en option depuis la gamme simple paroi compatible avec ce kit. Cela permet d'adapter le conduit de fumée à la situation et à la configuration de l'installation.
Les tuyaux simple paroi de cette gamme sont garantis 25 ans.

Conduit double paroi noir — construction sécurisée

Le conduit de fumée double paroi est composé d'une paroi intérieure en inox 316L et d'une paroi extérieure en inox 304 avec revêtement en poudre noir mat RAL 9004. Entre les deux parois se trouve une isolation de 25 mm de laine de roche d'une densité de 170 kg/m³. Cette conception limite l'échauffement de la surface extérieure du conduit et permet une installation avec une distance minimale de 5 cm par rapport aux matériaux combustibles. Le conduit double paroi est livré avec une garantie fabricant de 25 ans.

Montage et étanchéité sur toit plat

La transition du tuyau de poêle simple paroi vers le conduit double paroi est assurée par la pièce de départ. Cet élément se place au-dessus du tuyau simple paroi et constitue le point de départ du conduit isolé en direction du toit. Le conduit double paroi traverse le toit et est soigneusement fini avec la rosace de plafond. Cette rosace se place contre le plafond, autour du conduit, et assure une finition nette. Elle maintient également le conduit et le manchon isolant correctement en place.

La collerette d'étanchéité fournie se place autour du conduit, juste au-dessus de l'extrémité de la plaque de toit. Pour obtenir un raccordement étanche, un cordon de mastic silicone résistant à la chaleur doit être appliqué le long du bord supérieur de la collerette. Cela empêche l'eau de pluie de s'infiltrer le long du conduit.

Le manchon isolant est utilisé pour combler l'espace autour du conduit à l'endroit où il traverse le plafond. Il évite le transfert direct de chaleur vers les matériaux environnants et empêche les courants d'air. Cela garantit une finition nette et sécurisée de la traversée de toiture côté intérieur. Le manchon isolant contribue à une installation conforme aux exigences de sécurité incendie.

Installation de la plaque de toit aluminium

La plaque de toit en aluminium est adaptée aux toits plats avec une pente de 0 à 15 degrés. Lors de la pose, il est important que la sous-plaque soit correctement recouverte par le revêtement de toiture. La plaque doit toujours être collée avec de l'EPDM ou soudée au chalumeau avec du bitume. C'est la seule façon d'obtenir un raccordement étanche entre la plaque de toit et le revêtement. La bonne mise en œuvre du revêtement de toiture sur la sous-plaque est indispensable pour une traversée de toiture durable et sans fuite.

Disponible immédiatement chez Tubage Center

Ce kit de traversée de toit premium noir Ø200 mm avec plaque de toit en aluminium pour toit plat est disponible immédiatement depuis notre stock. Pour toute question concernant le kit adapté, le diamètre ou le montage, n'hésitez pas à contacter nos experts pour un conseil personnalisé.
