Kit de traversée de toit premium noir Ø130 mm avec plaque de toit en aluminium pour toit en pente

Kit de traversée de toit premium noir Ø130 mm avec plaque de toit en aluminium pour toit en pente

Application en vérandas, abris de jardin et annexes

Ce kit de traversée de toit est destiné à l'installation d'un conduit de fumée traversant un toit en pente dans les vérandas, abris de jardin, pergolas, chalets en bois et annexes. Le kit est utilisé lorsque le conduit de fumée est acheminé vers l'extérieur à travers le toit. Ce kit de traversée de toit est équipé d'un revêtement en poudre noir mat RAL 9004. La finition noire est souvent choisie lorsque le conduit de fumée reste visible et qu'un aspect sobre et uniforme est souhaité. Le revêtement en poudre est uniquement destiné à l'esthétique et n'a aucune influence sur la qualité. La plaque de toit en aluminium est adaptée aux toits en pente avec un revêtement de type EPDM, bitume ou toile goudronnée, et garantit une traversée de toiture stable et soignée.

Adapté aux poêles à bois, fours à pizza et appareils de puissance moyenne à élevée

Avec un diamètre de 130 mm, ce kit de conduit de fumée est adapté aux poêles à bois, fours à pizza, barbecues extérieurs, poêles à charbon et poêles à fioul. Ce diamètre est adapté aux appareils de puissance moyenne à élevée installés dans des vérandas, abris de jardin et annexes.

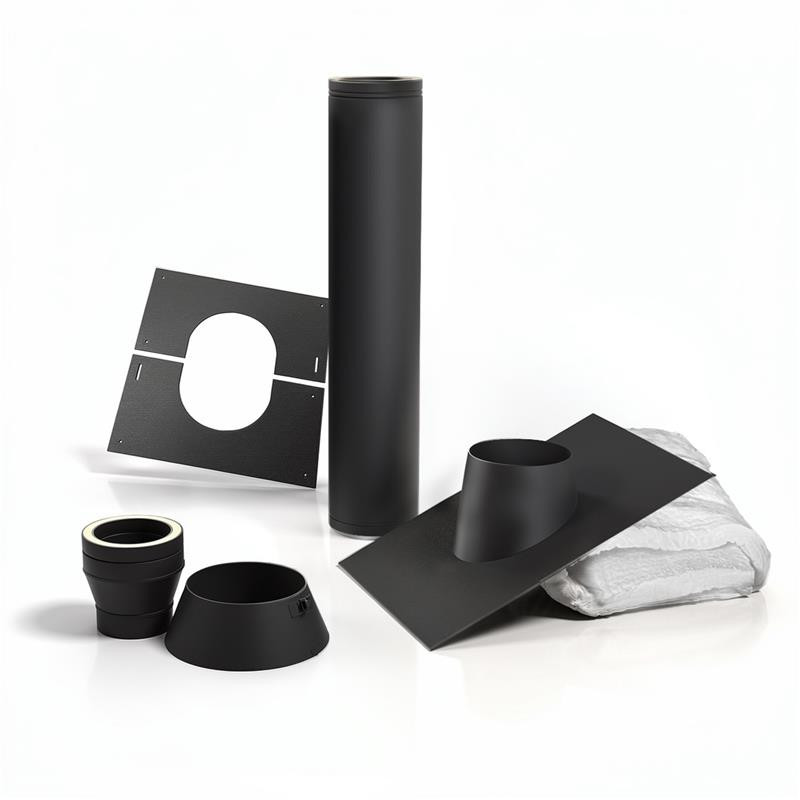

Contenu standard du kit de traversée de toit

Ce kit de traversée de toit se compose de :

• Pièce de départ pour la transition de simple paroi vers double paroi noir
• Conduit double paroi noir de 100 cm
• Rosace de plafond 0–30 degrés
• Plaque de toit aluminium pour toit en pente
• Collerette d'étanchéité adaptée au diamètre extérieur Ø180 mm
• Manchon isolant pour une finition coupe-feu à l'intérieur du toit

Attention ! Vous devez toujours sélectionner vous-même le chapeau de finition souhaité. Vous avez le choix entre :

• Chapeau anti-pluie
• Chapeau anti-refouleur anti-vent
• Chapeau anti-refouleur anti-vent avec pare-étincelles

Tuyaux simple paroi en option

Le kit de traversée de toit est livré sans éléments simple paroi. Ceux-ci peuvent être ajoutés en option depuis la gamme simple paroi compatible avec ce kit. Cela permet d'adapter le conduit de fumée à la situation et à la configuration de l'installation.
Les tuyaux simple paroi de cette gamme sont garantis 25 ans.

Conduit double paroi noir — construction sécurisée

Le conduit de fumée double paroi est composé d'une paroi intérieure en inox 316L et d'une paroi extérieure en inox 304 avec revêtement en poudre noir mat RAL 9004. Entre les deux parois se trouve une isolation de 25 mm de laine de roche d'une densité de 170 kg/m³. Cette conception limite l'échauffement de la surface extérieure du conduit et permet une installation avec une distance minimale de 5 cm par rapport aux matériaux combustibles. Le conduit double paroi est livré avec une garantie fabricant de 25 ans.

Montage et étanchéité sur toit en pente

La transition du tuyau de poêle simple paroi vers le conduit double paroi est assurée par la pièce de départ. Cet élément constitue le point de départ du conduit isolé en direction du toit. Le conduit double paroi traverse le toit et est soigneusement fini avec la rosace de plafond. Cette rosace se place contre le plafond, autour du conduit, et assure une finition nette tout en maintenant le conduit et le manchon isolant correctement en place.

La collerette d'étanchéité se place autour du conduit, juste au-dessus de la plaque de toit. Pour obtenir un raccordement étanche, un cordon de mastic silicone résistant à la chaleur doit être appliqué le long du bord supérieur de la collerette afin d'empêcher les infiltrations d'eau de pluie.

Le manchon isolant comble l'espace autour du conduit à l'endroit où il traverse le plafond. Il prévient le transfert de chaleur vers les matériaux environnants et évite les courants d'air, garantissant ainsi une finition coupe-feu soignée côté intérieur.

Installation de la plaque de toit aluminium

La plaque de toit en aluminium est adaptée aux toits en pente avec une inclinaison de 15 à 35 degrés. Lors de la pose, la sous-plaque doit être correctement recouverte par le revêtement de toiture existant. Sur les toits en EPDM, l'EPDM est collé par-dessus la sous-plaque. Sur les toits en bitume, le bitume est soudé au chalumeau par-dessus. Le type de revêtement présent détermine la méthode d'étanchéité. Seule une mise en œuvre correcte garantit une traversée de toiture étanche et durable.

Disponible immédiatement chez Tubage Center

Ce kit de traversée de toit premium noir Ø130 mm avec plaque de toit en aluminium pour toit en pente est disponible immédiatement depuis notre stock. Pour toute question concernant le kit adapté, le diamètre ou le montage, n'hésitez pas à contacter nos experts pour un conseil personnalisé.
